thiên hà'SKhuôn ép mũ bảo hiểm chống bạo động PC ABSđược phát triển dành cho các nhà sản xuất muốn sản xuất vỏ mũ bảo hiểm nhất quán bằng vật liệu PC và PC+ABS. Với hạt dao lõm tích hợp một khoang, thép được tôi cứng trước P20/718H, đánh bóng khoang Ra 0,8 và tuổi thọ sử dụng lý thuyết là 300.000–500.000 lần bắn, khuôn được thiết kế để sản xuất công nghiệp ổn định và lặp lại.
Sản xuất vỏ mũ bảo hiểm chống bạo động đòi hỏi nhiều thứ hơn là chỉ đơn giản tạo hình vật liệu nhựa nhiệt dẻo. Khuôn phun phải duy trì tính nhất quán về kích thước, kiểm soát tính đồng nhất của thành vỏ, chịu được áp suất phun lặp lại và hỗ trợ quá trình tháo khuôn đáng tin cậy trong chu kỳ sản xuất dài. PC và PC+ABS thường được chọn cho các ứng dụng trong đó hiệu suất va đập và độ bền kết cấu là quan trọng, khiến thiết kế khuôn mẫu trở thành một phần quan trọng trong quy trình sản xuất.
Mục lục
- Tại sao thiết kế khuôn mũ bảo hiểm lại quan trọng?
- Cấu trúc chính của khuôn mũ bảo hiểm PC ABS là gì?
- Thông số kỹ thuật khuôn ép mũ bảo hiểm chống bạo động PC ABS
- Tại sao PC và PC+ABS thích hợp cho việc đúc vỏ mũ bảo hiểm?
- Độ chính xác và độ bền ảnh hưởng đến sản xuất như thế nào?
- Khuôn được sản xuất và thử nghiệm như thế nào?
- Người mua nên kiểm tra những gì trước khi đặt hàng?
- Khuôn có thể được áp dụng ở đâu?
- Câu hỏi thường gặp
- Nhận giải pháp khuôn tùy chỉnh
Tại sao thiết kế khuôn mũ bảo hiểm lại quan trọng?
Khuôn phun trực tiếp xác định độ chính xác của vỏ mũ bảo hiểm được tái tạo trong mỗi chu kỳ sản xuất. Đối với thiết bị bảo vệ, tính nhất quán đặc biệt quan trọng vì những thay đổi về hình học, độ dày thành, chất lượng bề mặt hoặc quá trình tháo khuôn có thể ảnh hưởng đến quá trình lắp ráp và kiểm tra sản phẩm sau này.
Khuôn mũ bảo hiểm được thiết kế tốt phải cung cấp hình dạng khoang ổn định trong khi quản lý áp suất phun và điều kiện làm mát. Mục tiêu không chỉ đơn giản là tạo ra hình dạng bên ngoài chính xác mà còn duy trì khả năng lặp lại trong suốt quá trình sản xuất mở rộng.
- Tính nhất quán về kích thước:Giúp duy trì hình dạng vỏ mũ bảo hiểm như mong muốn.
- Khuôn đồng nhất:Hỗ trợ sự hình thành tường vỏ nhất quán.
- Chống mài mòn:Cho phép công cụ chịu được chu kỳ sản xuất lặp đi lặp lại.
- Việc tháo khuôn đáng tin cậy:Giảm khả năng hư hỏng hoặc vết phóng có thể nhìn thấy.
- Chất lượng bề mặt:Khoang được đánh bóng có thể giúp tạo ra vẻ ngoài sạch sẽ và nhất quán của vỏ.
Nghiên cứu về sản xuất mũ bảo hiểm đúc phun cũng đã xác định chu kỳ sản xuất ngắn hơn, chất lượng sản phẩm ổn định và khả năng chống va đập là những ưu điểm quan trọng liên quan đến ép phun so với các phương pháp tạo hình truyền thống hơn.
Cấu trúc chính của khuôn mũ bảo hiểm PC ABS là gì?

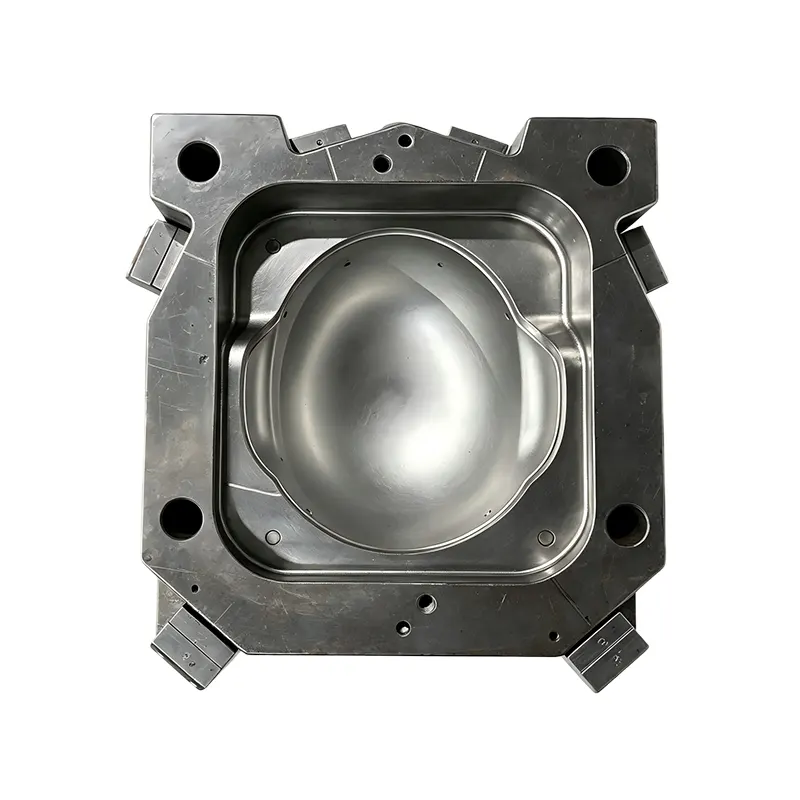

Khuôn của Galaxy sử dụng mộtcấu trúc chèn lõm tích hợp một khoang. Cấu hình này phù hợp cho việc sản xuất vỏ ngoài của mũ bảo hiểm chống bạo động và cung cấp hình học khoang chuyên dụng để tái tạo cấu hình vỏ cần thiết.
Khoang sử dụng thép khuôn cứng trước P20 và 718H, trong khi đế khuôn sử dụng thép cacbon 45#. Sự kết hợp này nhằm mục đích cân bằng khả năng chống mài mòn của khoang với độ cứng tổng thể của đế khuôn trong quá trình phun.
Cấu hình một khoang
Thiết kế một khoang cho phép kỹ thuật tập trung vào việc tái tạo chính xác vỏ mũ bảo hiểm. Nó cũng có thể đơn giản hóa việc cân bằng khuôn và quản lý sản xuất khi sản phẩm yêu cầu diện tích đúc dự kiến tương đối lớn.
Thép khoang cứng trước
P20 và 718H là các lựa chọn thép khuôn được thiết lập cho dụng cụ công nghiệp. Việc sử dụng chúng trong khoang đúc cung cấp nền tảng thực tiễn cho quá trình sản xuất lặp lại, đặc biệt khi khuôn dự kiến sẽ hoạt động trong thời gian dài.
Đánh bóng khoang tốt
Khoang được xử lý thông qua đánh bóng nhiều giai đoạn để đạt được bề mặt Ra 0,8. Việc hoàn thiện khoang có kiểm soát giúp giảm các vết gia công rõ ràng trên vỏ đúc và mang lại vẻ ngoài hoàn thiện sạch sẽ hơn.
Thông số kỹ thuật khuôn ép mũ bảo hiểm chống bạo động PC ABS
Các thông số sau đây tóm tắt cấu hình cốt lõi được mô tả cho khuôn vỏ mũ bảo hiểm của Galaxy. Kích thước khuôn thực tế, thiết kế đường chạy, bố trí làm mát và yêu cầu về máy phun có thể được tùy chỉnh theo yêu cầu sản xuất và mô hình CAD mũ bảo hiểm của khách hàng.
| tham số | Đặc điểm kỹ thuật | Lợi ích sản xuất |
|---|---|---|
| Sản phẩm đúc | Vỏ ngoài mũ bảo hiểm chống bạo loạn | Được thiết kế để sản xuất vỏ chuyên dụng |
| Khả năng tương thích vật liệu | PC và PC + ABS | Hỗ trợ các tùy chọn nhựa nhiệt dẻo kỹ thuật phổ biến |
| Cấu trúc khoang | Mảnh dao lõm tích hợp khoang đơn | Hình học khoang ổn định và khuôn được kiểm soát |
| thép khoang | Thép tôi cứng trước P20/718H | Khả năng chống mài mòn và biến dạng tốt |
| Đế khuôn | Thép cacbon 45 # | Cung cấp độ cứng kết cấu |
| Hoàn thiện bề mặt khoang | Đánh bóng mịn Ra 0,8 | Hỗ trợ bề mặt vỏ mịn và sạch |
| Cuộc sống phục vụ lý thuyết | 300.000–500.000 bức ảnh | Hỗ trợ chu kỳ sản xuất dài |
Tại sao PC và PC+ABS thích hợp cho việc đúc vỏ mũ bảo hiểm?
Việc lựa chọn vật liệu ảnh hưởng đến thiết kế khuôn, điều kiện xử lý, yêu cầu làm mát, đặc tính co ngót và đặc tính hoạt động của lớp vỏ hoàn thiện. PC có khả năng chống va đập và chịu nhiệt cao, trong khi PC+ABS kết hợp các đặc tính của polycarbonate với các ưu điểm về xử lý và bề mặt liên quan đến ABS.
Vì lý do này, các nhà sản xuất nên xác nhận loại nhựa chính xác trước khi khuôn đi vào giai đoạn kỹ thuật cuối cùng. Các loại khác nhau có thể có đặc tính dòng chảy, đặc tính co ngót, nhiệt độ xử lý và chất phụ gia khác nhau.
Do đó, một khuôn phù hợp phải được thiết kế xung quanh vật liệu đã được khách hàng xác nhận thay vì coi PC và PC+ABS là những vật liệu hoàn toàn có thể hoán đổi cho nhau. Xác nhận vật liệu trong giai đoạn thiết kế có thể giúp giảm bớt những sửa đổi sau này và cải thiện tính ổn định của sản xuất.
Danh sách kiểm tra lựa chọn vật liệu
- Xác nhận loại nhựa PC hoặc PC+ABS chính xác.
- Xem lại các điều kiện xử lý được khuyến nghị của nhà sản xuất.
- Xem xét các yêu cầu về độ co và kích thước dự kiến.
- Kiểm tra bề mặt yêu cầu của vỏ mũ bảo hiểm.
- Kết hợp vật liệu với khối lượng sản xuất và ứng dụng dự kiến.
Độ chính xác và độ bền ảnh hưởng đến sản xuất như thế nào?
Khuôn mũ bảo hiểm liên tục phải chịu chuyển động cơ học, áp suất phun, chu trình nhiệt và lực đẩy. Theo thời gian, việc lựa chọn vật liệu không đầy đủ hoặc độ chính xác gia công không đủ có thể làm tăng độ mài mòn và độ lệch kích thước.
thiên hà giải quyết các yêu cầu này thông qua gia công CNC chính xác, đánh bóng khoang nhiều giai đoạn, phun thử, kiểm tra kích thước và thử nghiệm tháo khuôn. Các bước này tạo ra một vòng kiểm soát chất lượng giữa quá trình sản xuất khuôn mẫu và quá trình sẵn sàng sản xuất.
Tuổi thọ sử dụng lý thuyết đã nêu là 300.000–500.000 bức ảnh đặc biệt phù hợp với các nhà sản xuất đang lập kế hoạch sản xuất bền vững. Tuổi thọ khuôn thực tế phụ thuộc vào các yếu tố như vật liệu, điều kiện xử lý, bảo trì, vận hành máy và môi trường sản xuất, do đó, số liệu về tuổi thọ sử dụng phải được coi là mục tiêu kỹ thuật thay vì đảm bảo chung.
Khuôn được sản xuất và thử nghiệm như thế nào?
Dụng cụ chính xác đòi hỏi một quy trình sản xuất được kiểm soát vì độ lệch kích thước nhỏ trong khoang có thể được tái tạo trên mọi bộ phận đúc. Một quy trình sản xuất điển hình bao gồm các giai đoạn sau:
- Đánh giá sản phẩm và DFM:Mô hình CAD mũ bảo hiểm và các yêu cầu về vật liệu được đánh giá trước khi gia công.
- Kỹ thuật khoang:Cấu trúc khoang và các kích thước tới hạn được thiết lập theo thiết kế đã được phê duyệt.
- Gia công CNC:Gia công có độ chính xác cao tạo ra các thành phần khoang và khuôn chính.
- EDM và hoàn thiện:Các khu vực phức tạp hoặc chi tiết có thể nhận được các quy trình gia công và hoàn thiện bổ sung.
- Đánh bóng:Bề mặt khoang được tinh chế đến độ hoàn thiện cần thiết.
- Lắp ráp khuôn:Khoang, đế khuôn, bộ phận đẩy và các hệ thống khác được lắp ráp.
- Tiêm thử:Khuôn được thử nghiệm với vật liệu sản xuất dự định.
- Điều tra:Kích thước mẫu và hiệu suất tháo khuôn được kiểm tra trước khi giao hàng.
Cách tiếp cận này rất quan trọng đối với người mua OEM vì khuôn phải sẵn sàng để tích hợp vào quy trình sản xuất dự định thay vì yêu cầu công việc chỉnh sửa rộng rãi sau khi lắp đặt.
Người mua nên kiểm tra những gì trước khi đặt hàng?
Việc lựa chọn nhà cung cấp khuôn mũ bảo hiểm không chỉ bao gồm việc so sánh báo giá dụng cụ ban đầu. Các nhóm mua sắm nên cùng nhau đánh giá các thông số kỹ thuật và quy trình kiểm soát chất lượng.
| Điểm kiểm tra người mua | Tại sao nó quan trọng |
|---|---|
| Khả năng tương thích vật liệu | Đảm bảo khuôn được thiết kế xung quanh nhựa dự định |
| Thép khoang | Ảnh hưởng đến khả năng chống mài mòn và ổn định kích thước |
| Bề mặt hoàn thiện | Ảnh hưởng đến hình thức và chất lượng gia công của vỏ đúc |
| Mục tiêu tuổi thọ sử dụng | Giúp ước tính việc sử dụng công cụ dài hạn |
| Đúc thử | Xác nhận hiệu suất sản xuất thực tế trước khi giao hàng |
| Kiểm tra kích thước | Xác minh khuôn đã hoàn thành theo yêu cầu đã được phê duyệt |
| Hỗ trợ sau bán hàng | Giúp quản lý các yêu cầu bảo trì và dụng cụ trong tương lai |
Người mua cũng có thể xem xét các giải pháp khuôn mẫu thiết bị cảnh sát rộng hơn của Galaxy khi một dự án liên quan đến một số thành phần thiết bị bảo vệ thay vì chỉ vỏ mũ bảo hiểm.
Khuôn có thể được áp dụng ở đâu?
Khuôn này chủ yếu dùng để sản xuất hàng loạt vỏ ngoài của mũ bảo hiểm chống bạo động. Nó có thể được xem xét cho các nhà sản xuất sản xuất thiết bị bảo vệ cho các ứng dụng bảo mật và sử dụng chuyên nghiệp.
- Sản xuất mũ bảo hiểm chống bạo động
- Sản xuất thiết bị an ninh
- Dự án OEM thiết bị bảo hộ
- Phát triển vỏ mũ bảo hiểm tùy chỉnh
- Sản xuất hàng loạt vỏ PC hoặc PC + ABS
Đối với các dự án cần thêm dụng cụ thiết bị bảo vệ, nhà sản xuất cũng có thể đánh giá các giải pháp liên quan như khuôn mũ bảo hiểm chống bạo động hoặc cấu hình khuôn thiết bị cảnh sát chuyên dụng khác.
Câu hỏi thường gặp
Những vật liệu nào có thể xử lý khuôn ép mũ bảo hiểm này?
Khuôn được thiết kế để tương thích với nguyên liệu thô PC và PC + ABS. Loại vật liệu cuối cùng phải được xác nhận trong giai đoạn kỹ thuật để các thông số xử lý và đúc có thể được khớp một cách thích hợp.
Cấu trúc khoang là gì?
Khuôn sử dụng cấu trúc chèn lõm tích hợp một khoang được thiết kế đặc biệt để sản xuất vỏ ngoài của mũ bảo hiểm chống bạo động.
Thép gì được sử dụng cho khoang khuôn?
Khoang sử dụng thép khuôn cứng trước P20 và 718H, trong khi đế khuôn sử dụng thép cacbon 45#.
Khoang có bề mặt hoàn thiện nào?
Khoang được đánh bóng nhiều giai đoạn để đạt tiêu chuẩn đánh bóng mịn Ra 0,8, hỗ trợ bề mặt vỏ đúc mịn và sạch.
Khuôn có thể sử dụng được bao lâu?
Tuổi thọ sử dụng lý thuyết đã nêu là khoảng 300.000–500.000 bức ảnh. Tuổi thọ sử dụng thực tế phụ thuộc vào loại nhựa, điều kiện xử lý, bảo trì, vận hành máy và các yếu tố sản xuất khác.
Khuôn có được kiểm tra trước khi giao hàng không?
Đúng. Mỗi khuôn đều trải qua quá trình phun thử, kiểm tra kích thước và kiểm tra độ mịn khi tháo khuôn trước khi giao hàng để giúp xác minh mức độ sẵn sàng sản xuất.
Nhận giải pháp khuôn tùy chỉnh
Việc chọn cấu hình dụng cụ phù hợp khi bắt đầu dự án mũ bảo hiểm có thể giảm rủi ro sản xuất và mang lại con đường ổn định hơn từ thiết kế CAD đến sản xuất hàng loạt. Galaxy kết hợp gia công khuôn chính xác, khả năng tương thích vật liệu, hoàn thiện khoang, phun thử và kiểm tra để hỗ trợ các nhà sản xuất phát triển vỏ mũ bảo hiểm chống bạo động PC và PC+ABS.
Nếu bạn đang lên kế hoạch cho một dự án mũ bảo hiểm mới, thay thế một công cụ hiện có hoặc phát triển một lớp vỏ tùy chỉnh,liên hệ với chúng tôivới bản vẽ CAD, đặc điểm kỹ thuật vật liệu, khối lượng sản xuất và thông tin máy. Galaxy có thể xem xét các yêu cầu của bạn và cung cấp cấu hình khuôn mẫu, giải pháp kỹ thuật và báo giá phù hợp cho dự án của bạn.
